Sistem Inventori Sederhana 1

08 Aug 2020

Aku mencoba membuat sebuah web sistem inventori sederhana mulai dari rancangan sampai menjadi aplikasi web. Sistem ini sangat sederhana, dia hanya akan memberikan output berupa laporan stok dan untuk proses inputnya hanya mencatatat barang yang masuk dan keluar.

Langsung saja, mulai dari oret-oretan awal.

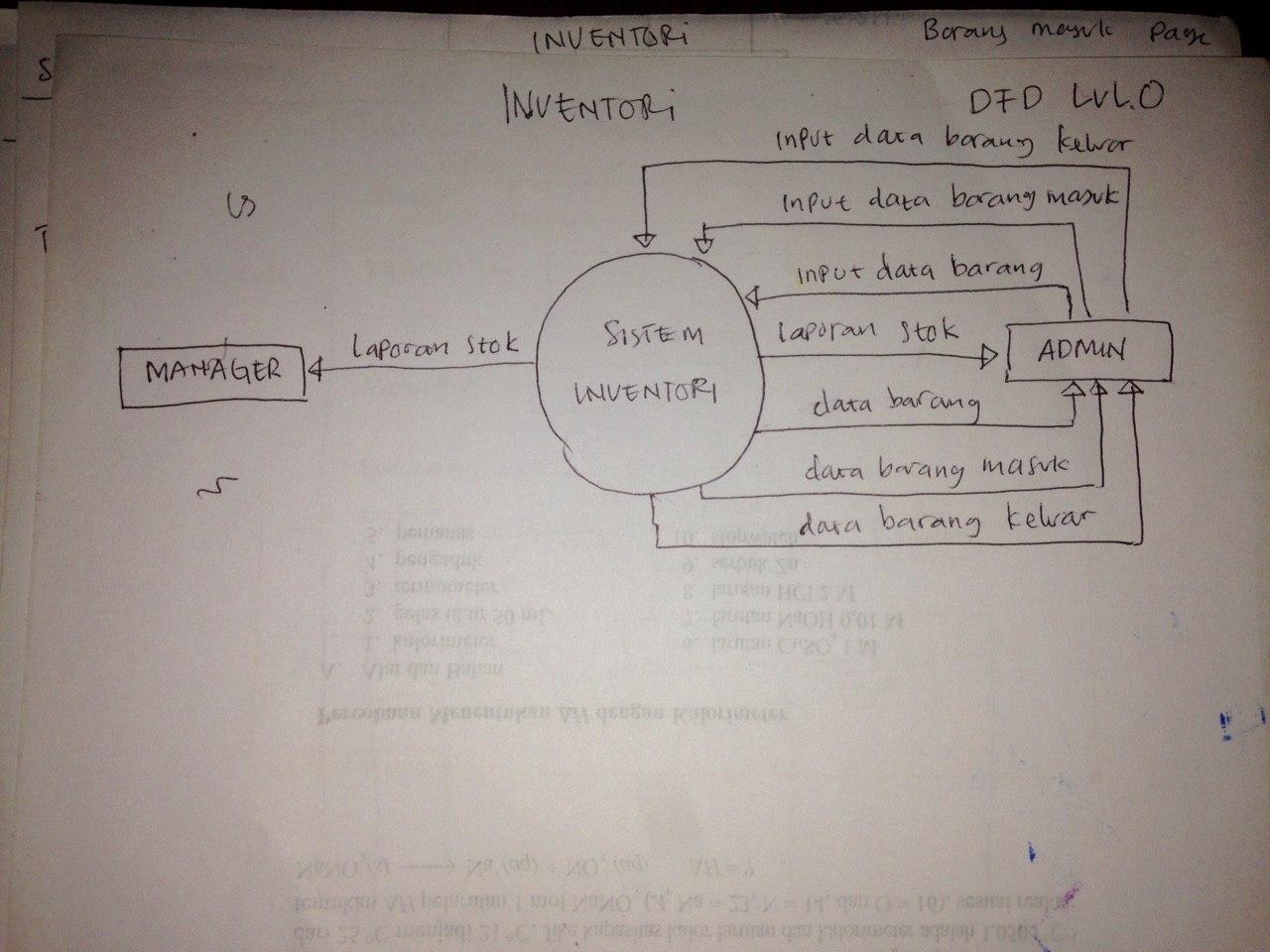

DFD Level 0:

Sistem ini akan dijalankan oleh 2 tipe user yaitu Admin dan Manager. Nantinya user manager hanya akan menerima output dari program yaitu Laporan Stok. Sedangkan untuk user admin dia akan lebih banyak melakukan input ke program.

Gambarannya seperti berikut:

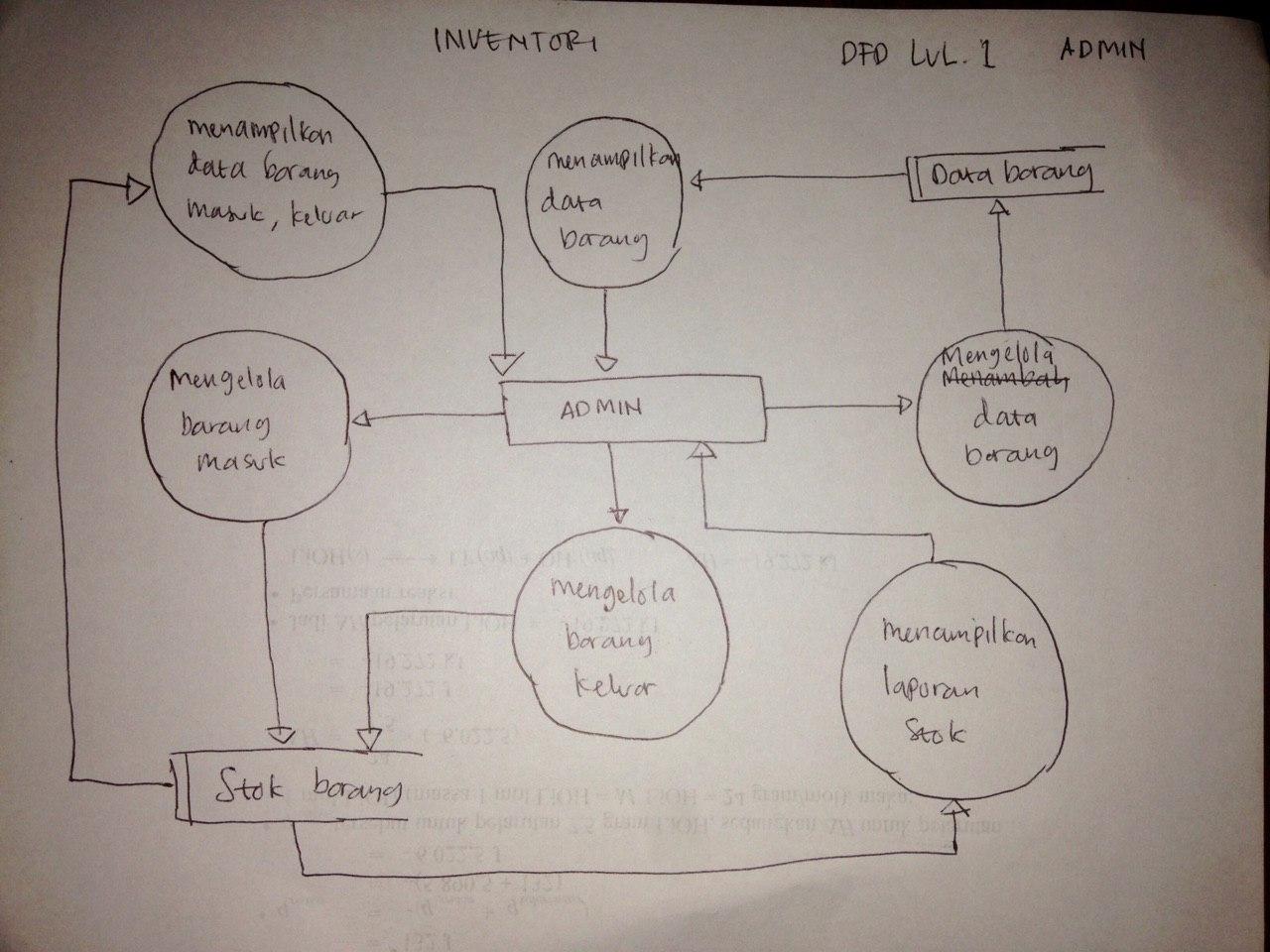

DFD Level 1:

Berikut untuk lebih detail dari apa saja aktivitas user admin.

ERD:

Dan ini adalah ERD, yang nantinya akan menjadi rancangan dari bentuk database nya.

Pada beberapa gambar di atas, hanya aku tampilkan proses pokok dari aplikasi saja. Untuk proses autentikasi (login/logout) tidak aku tampilkan karena aku anggap kita sudah banyak mengetahui prosesnya.

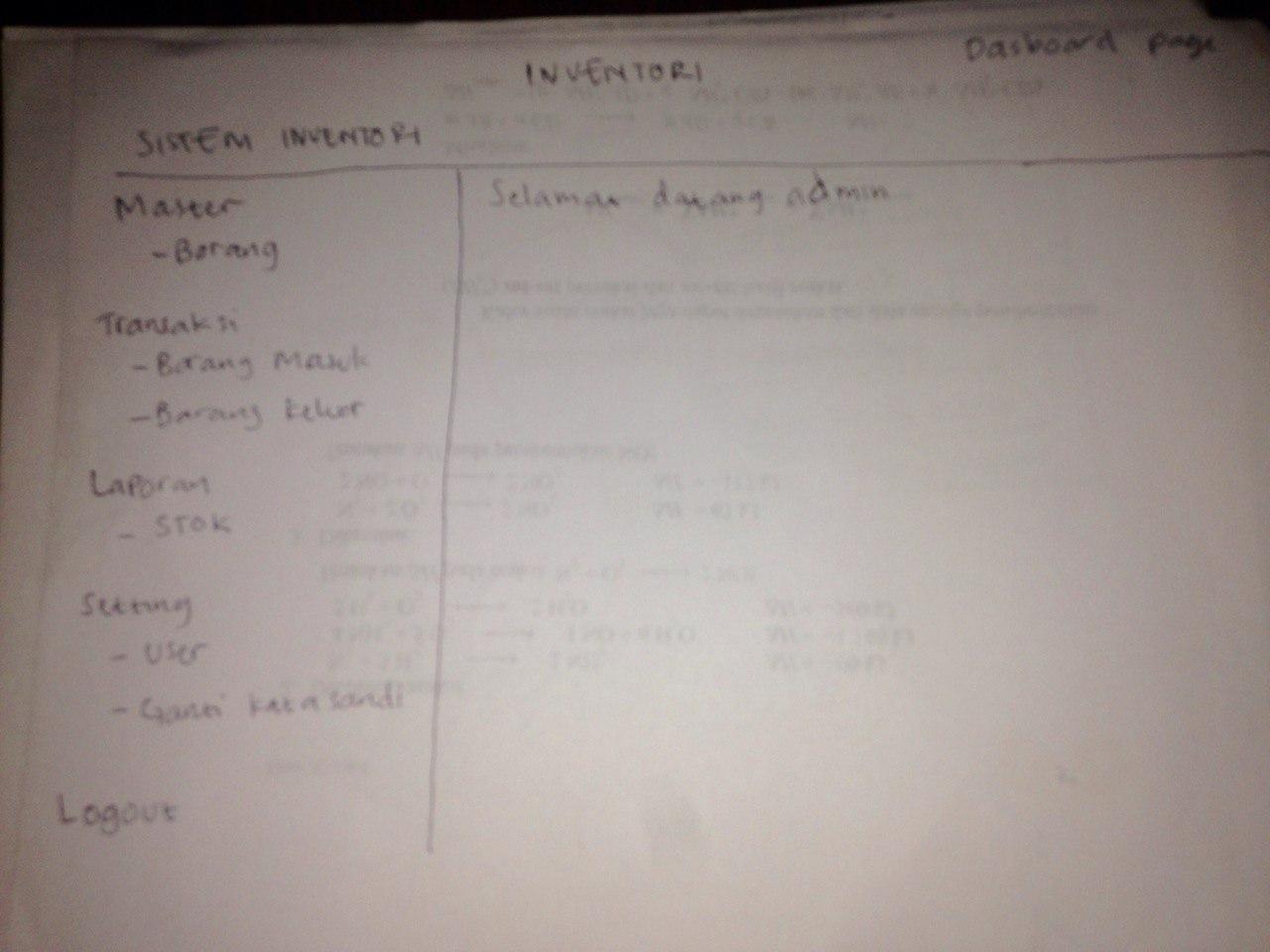

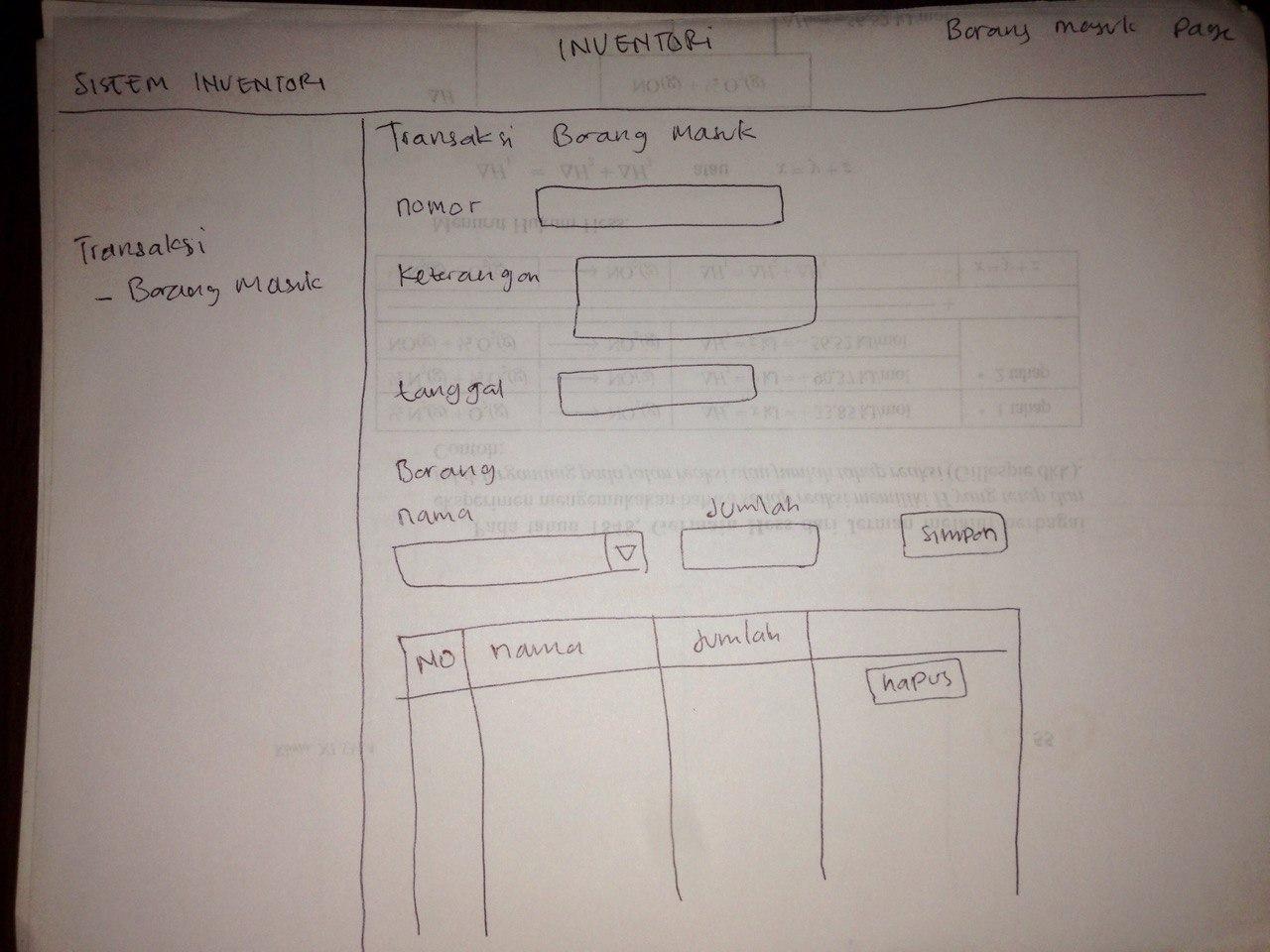

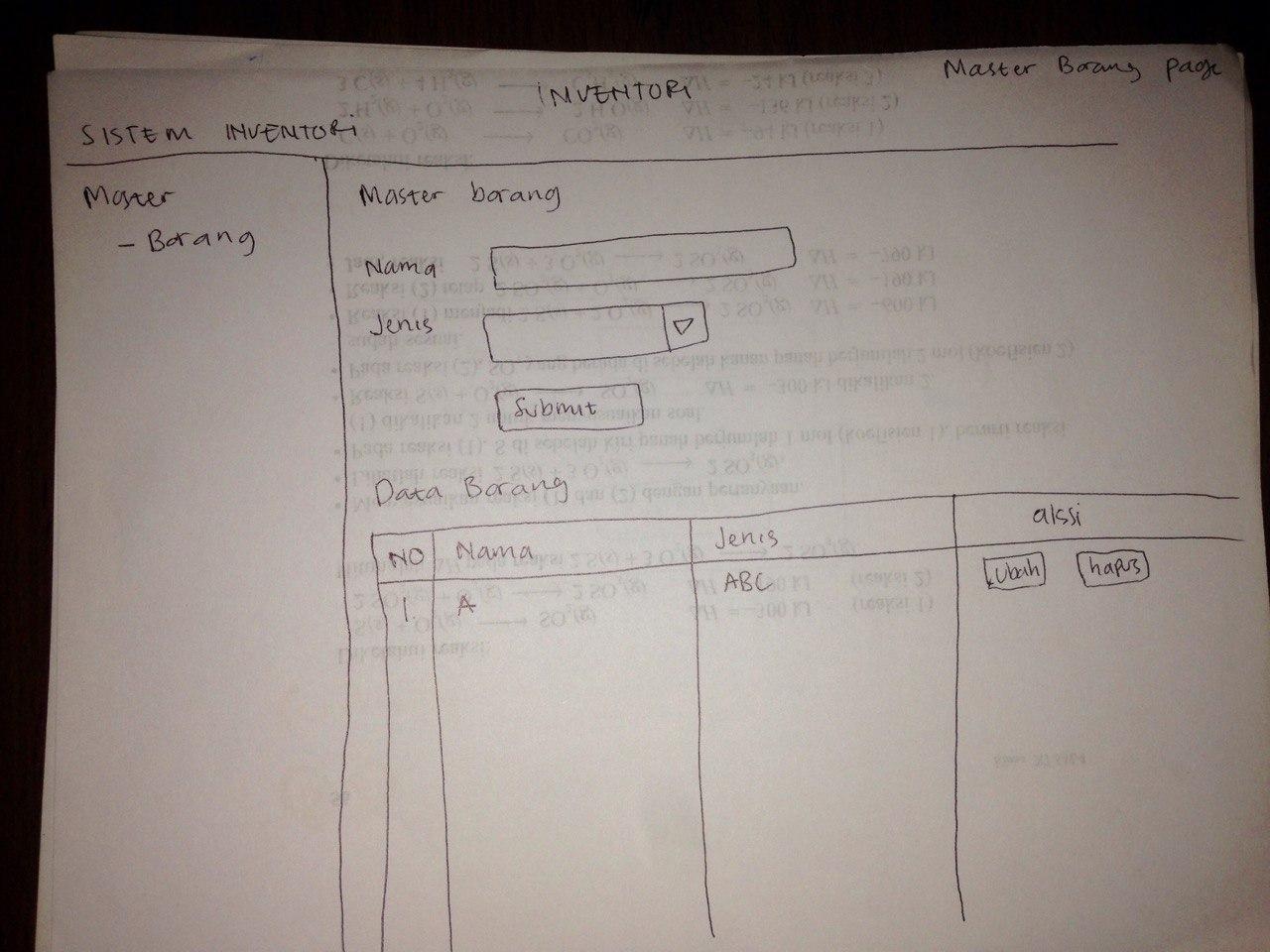

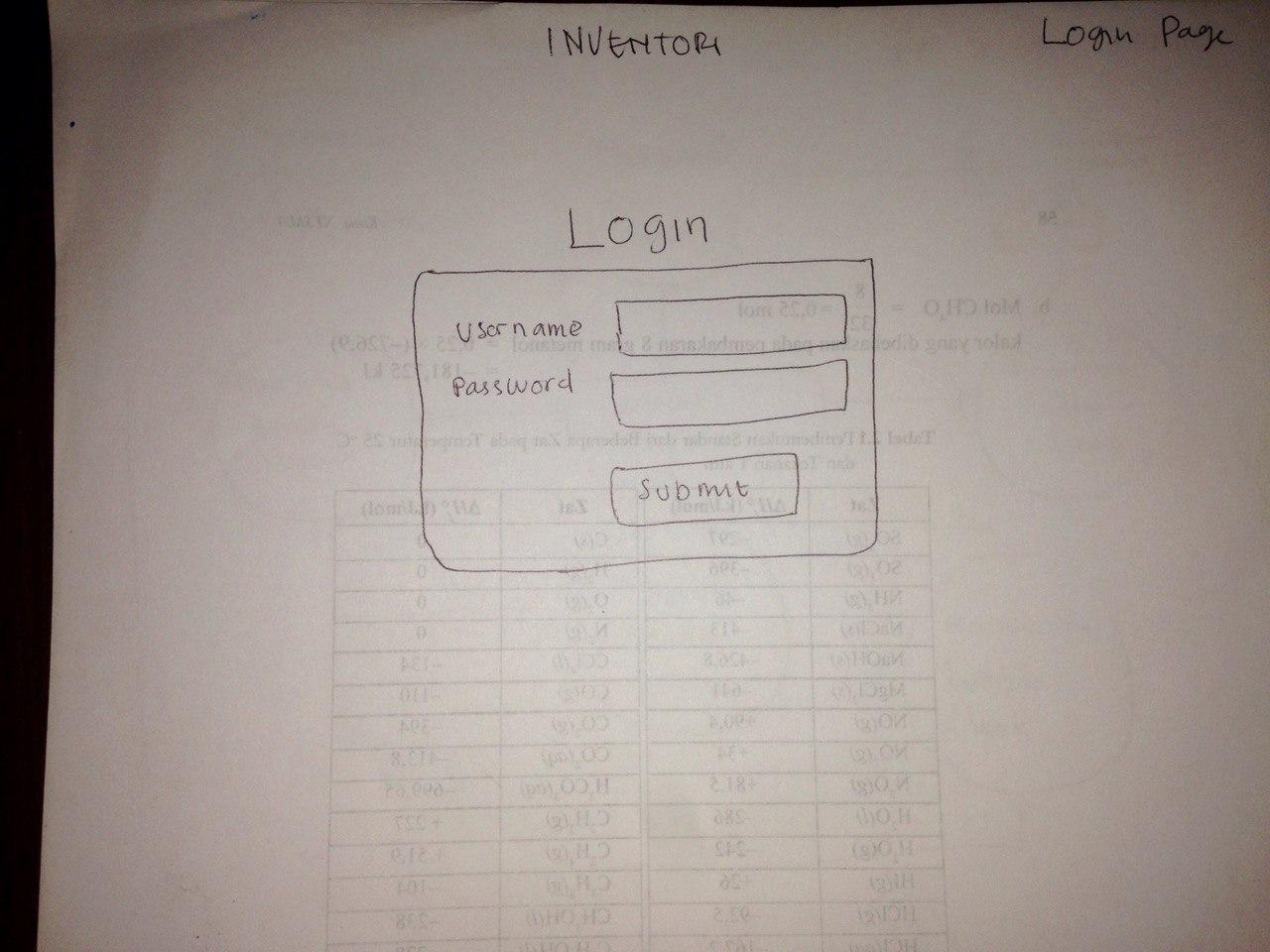

Untuk gambar selanjutnya adalah oret-oretan untuk tampilan webnya.
